Vật liệu cung cấp |
201, 304,304L,310,316,316L, 310s , 321,Duplex 2205/ 2507… |
Tiêu chuẩn |
: ASTM ,JIS, DIN ,GB…
|
Quy cách |
Chiều cao ( H) : 50 – 900mm
Chiều rộng mặt ( B) : 50 – 300mm
Độ dầy giữa( t1) : 6mm- 16mm
Độ dầy mặt ( t2) : 8mm- 28mm
|
Chiều dài |
6-12m hoặc theo yêu cầu |
Bề mặt |
No1, 2B, HL…. |
Chủng loại |
Dạng đúc – Dạng Hàn |
Phân biệt sự khác nhau giữa thanh inox dạng hình chữ H, và dạng hình chữ I
Về thanh inox hình chữ H inox, thường chân trên và chân dưới ( đều gọi là cánh ) đều dài hơn chân của dạng chữ I, do vậy mà chịu được áp lực tốt hơn . Trong khi thanh inox chữ hình chữ I có 2 cánh trên và dưới ngắn, thân cao, nên chỉ chịu được lực theo một hướng.
Thông thường thân giữa của thanh I sẽ dài hơn 2 cánh trên và dưới.Độ dầy của 2 cánh thanh chữ I sẽ theo hướng bên ngoài sẽ mỏng hơn bên trong.Góc kết nối giữa 2 cánh trên và dưới với thân có hình vát, trong khi thanh chữ H thông thường là vuông góc
Thanh inox chữ H thường có thân lớn hơn thân chữ I, do vậy trong lương nặng hơn, dẫn đến chịu áp lực tốt hơn.
Thanh inox chữ H, ở dạng hàn ,có thể sản xuất nhiều kích thước khác nhau, phù hợp với từng yêu cầu sử dụng, trong khi thanh Inox chữ I thì bị hạn chế ở mộ số kích thước nhất định
Ký hiệu |
QUY CÁCH mm |
TRỌNG LƯỢNG
KG/M |
h |
b |
d |
t |
r1 |
10 |
100 |
68 |
4.5 |
7.6 |
3.3 |
11.2 |
12.6 |
126 |
74 |
5 |
8.4 |
3.5 |
14.2 |
14 |
140 |
80 |
5.5 |
9.1 |
3.8 |
16.9 |
16 |
160 |
88 |
6 |
9.9 |
4 |
20.5 |
18 |
180 |
94 |
6.5 |
10.7 |
4.3 |
24.1 |
20a |
200 |
100 |
7 |
11.4 |
4.5 |
27.9 |
20b |
200 |
102 |
9 |
11.4 |
4.5 |
31.1 |
22a |
220 |
110 |
7.5 |
12.3 |
4.8 |
33 |
22b |
220 |
112 |
9.5 |
12.3 |
4.8 |
36.4 |
25a |
250 |
116 |
8 |
13 |
5 |
38.1 |
25b |
250 |
118 |
10 |
13 |
5 |
42 |
28a |
280 |
122 |
8.5 |
13.7 |
5.3 |
43.4 |
28b |
280 |
124 |
10.5 |
13.7 |
5.3 |
47.9 |
32a |
320 |
130 |
9.5 |
15 |
5.8 |
52.7 |
32b |
320 |
132 |
11.5 |
15 |
5.8 |
57.7 |
32c |
320 |
134 |
13.5 |
15 |
5.8 |
62.8 |
36a |
360 |
136 |
10 |
15.8 |
6 |
59.9 |
36b |
360 |
138 |
12 |
15.8 |
6 |
65.6 |
36c |
360 |
140 |
14 |
15.8 |
6 |
71.2 |
40a |
400 |
142 |
10.5 |
16.5 |
6.3 |
67.6 |
40b |
400 |
144 |
12.5 |
16.5 |
6.3 |
73.8 |
40c |
400 |
146 |
14.5 |
16.5 |
6.3 |
80.1 |
45a |
450 |
150 |
11.5 |
18 |
6.8 |
80.4 |
45b |
450 |
152 |
13.5 |
18 |
6.8 |
87.4 |
45c |
450 |
154 |
15.5 |
18 |
6.8 |
94.5 |
50a |
500 |
158 |
12 |
20 |
7 |
93.6 |
50b |
500 |
160 |
14 |
20 |
7 |
101 |
50c |
500 |
162 |
16 |
20 |
7 |
109 |
56a |
560 |
166 |
12.5 |
21 |
7.3 |
106.2 |
56b |
560 |
168 |
14.5 |
21 |
7.3 |
115 |
56c |
560 |
170 |
16.5 |
21 |
7.3 |
123.9 |
63a |
630 |
176 |
13 |
22 |
7.5 |
121.6 |
63b |
630 |
178 |
15 |
22 |
7.5 |
131.5 |
63c |
630 |
180 |
17 |
22 |
7.5 |
141 |

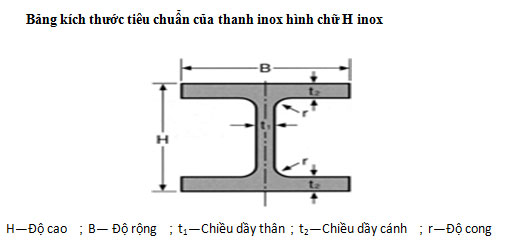

Bảng 1:
Chủng loại |
Quy cách
(H×B) |
Thông số kích thước /mm |
Trọng lượng
/kg·m-1 |
|
H×B |
t1 |
t2 |
r |
|
|
HW
(tỷ lệ giữa chiều cao – hai cánh trên dưới gần tương đương nhau ) |
100×100 |
100×100 |
6 |
8 |
10 |
17.2 |
|
125×125 |
125×125 |
6.5 |
9 |
10 |
23.8 |
|
150×150 |
150×150 |
7 |
10 |
13 |
31.9 |
|
175×175 |
175×175 |
7.5 |
11 |
13 |
40.3 |
|
200×200 |
200×200 |
8 |
12 |
16 |
50.5 |
|
200×204 |
12 |
12 |
16 |
56.7 |
|
250×250 |
250×250 |
9 |
14 |
16 |
72.4 |
|
250×255 |
14 |
14 |
16 |
82.2 |
|
300×300 |
294×302 |
12 |
12 |
20 |
85.0 |
|
300×300 |
10 |
15 |
20 |
94.5 |
|
300×305 |
15 |
15 |
20 |
106 |
|
350×350 |
344×348 |
10 |
16 |
20 |
115 |
|
350×350 |
12 |
19 |
20 |
137 |
|
400×400
|
388×402 |
15 |
15 |
24 |
141 |
|
394×398 |
11 |
18 |
24 |
147 |
|
400×400 |
13 |
21 |
24 |
172 |
|
400×408 |
21 |
21 |
24 |
197 |
|
414×405 |
18 |
28 |
24 |
233 |
|
428×407 |
20 |
35 |
24 |
284 |
|
458×417 |
30 |
50 |
24 |
415 |
|
498×432 |
45 |
70 |
24 |
605 |
|
Bảng 2:
Chủng loại |
Quy cách
(H×B) |
Thông số kích thước /mm |
Trọng lượng
/kg·m-1 |
|
H×B |
t1 |
t2 |
r |
|
|
HM
(tỷ lệ giữa chiều cao – hai cánh trên dưới từ 1.33-1.75 ) |
150×100 |
148×100 |
6 |
9 |
13 |
21.4 |
|
200×150 |
194×150 |
6 |
9 |
16 |
31.2 |
|
250×175 |
244×175 |
7 |
11 |
16 |
44.1 |
|
300×200 |
194×200 |
8 |
12 |
20 |
57.3 |
|
350×250 |
340×250 |
9 |
14 |
20 |
79.7 |
|
400×300 |
390×300 |
10 |
16 |
24 |
107 |
|
450×300 |
440×300 |
11 |
18 |
24 |
124 |
|
500×300 |
482×300 |
11 |
15 |
28 |
115 |
|
488×300 |
11 |
18 |
28 |
129 |
|
600×300 |
582×300 |
12 |
17 |
28 |
137 |
|
588×300 |
12 |
20 |
28 |
151 |
|
594×302 |
14 |
23 |
28 |
175 |
|
Bảng 3:
Chủng loại |
Quy cách
(H×B) |
Thông số kích thước /mm |
Trọng lượng
/kg·m-1 |
|
H×B |
t1 |
t2 |
r |
|
|
HN
(tỷ lệ giữa chiều cao – hai cánh trên dưới gần bằng 2 ) |
100×50 |
100×50 |
5 |
7 |
10 |
9.54 |
|
125×60 |
125×60 |
6 |
8 |
10 |
13.3 |
|
150×75 |
150×75 |
5 |
7 |
10 |
14.3 |
|
175×90 |
175×90 |
5 |
8 |
10 |
18.2 |
|
200×100 |
198×99 |
4.5 |
7 |
13 |
18.5 |
|
200×100 |
5.5 |
8 |
13 |
21.7 |
|
250×125 |
248×124 |
5 |
8 |
13 |
25.8 |
|
250×125 |
6 |
9 |
13 |
29.7 |
|
300×150 |
298×149 |
5.5 |
8 |
16 |
32.6 |
|
300×150 |
6.5 |
9 |
16 |
37.3 |
|
350×175 |
346×174 |
6 |
9 |
16 |
41.8 |
|
350×175 |
7 |
11 |
16 |
50.0 |
|
400×150 |
400×150 |
8 |
13 |
16 |
55.8 |
|
400×200 |
396×199 |
7 |
11 |
16 |
56.7 |
|
400×200 |
8 |
13 |
16 |
66.0 |
|
450×150 |
450×150 |
9 |
14 |
20 |
65.5 |
|
450×200 |
446×199 |
8 |
12 |
20 |
66.7 |
|
150×200 |
9 |
14 |
20 |
76.5 |
|
500×150 |
500×200 |
10 |
16 |
20 |
77.1 |
|
500×200 |
496×199 |
9 |
14 |
20 |
79.5 |
|
500×200 |
10 |
16 |
20 |
89.6 |
|
506×201 |
11 |
19 |
20 |
103 |
|
600×200 |
596×199 |
10 |
15 |
24 |
95.1 |
|
600×200 |
11 |
17 |
24 |
106 |
|
606×201 |
12 |
20 |
24 |
120 |
|
700×300 |
692×300 |
13 |
20 |
28 |
166 |
|
700×300 |
13 |
24 |
28 |
185 |
|
800×300 |
792×300 |
14 |
22 |
28 |
191 |
|
800×300 |
14 |
26 |
28 |
210 |
|
900×300 |
890×299 |
15 |
23 |
28 |
213 |
|
900×300 |
16 |
28 |
28 |
243 |
|
912×302 |
18 |
34 |
28 |
286 |
|
Dung sai quy cách:
Item |
Rolled H-beams
Dung sai quy cách thanh H đúc |
Welded H-beams
Dung sai quy cách thanh H hàn |
Scope/ phạm vi |
Tolerances
Dung sai |
Scope /
phạm vi |
Tolerances
Dung sai |
Side (B) |
B<100 |
±2.0 |
B<100 |
±2.0 |
100≤B<200 |
±2.5 |
100≤B<200 |
±2.5 |
200≤B |
±3.0 |
200≤B |
±3.0 |
Height (H) |
H<400 |
±2.0 |
H<400 |
±2.0 |
400≤H<600 |
±3.0 |
400≤H<600 |
±3.0 |
600≤H |
±4.0 |
Thickness
Chiều dầy |
Flange
t2 |
t2<16 |
±1.0 |
Per JIS G4304 |
16≤t2≤25 |
±1.5 |
25≤t2≤40 |
±1.7 |
40≤t2 |
±2.0 |
Web
t1 |
t1<16 |
±0.7 |
Per JIS G4304 |
16≤t1≤25 |
±1.0 |
25≤t1≤40 |
±1.5 |
40≤t1 |
±2.0 |
Length/ Chiều dài |
6000 |
+100, -0 |
- |
+40, -0 |
